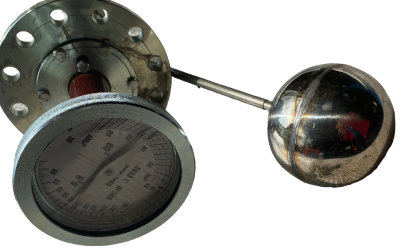

Уровнемер (индикатор) поплавковый магнитный предназначен для оперативного контроля уровня жидкой двуокиси углерода в изотермических резервуарах с сосудами, имеющими внутренние диаметры: 1200; 1400; 1600; 1800; 2000; 2200 и 2400мм.
В зависимости от диаметра внутреннего сосуда, на который устанавливается уровнемер, последний имеет условное обозначение:
|
УПМ - 1200 |
ИПМ-1200 |
|
УПМ -1400 |
ИПМ-1400 |
|
УПМ -1600 |
ИПМ-1600 |
|
УПМ-1800 |
ИПМ-1800 |
|
УПМ-2000 |
ИПМ-2000 |
|
УПМ-2200 |
ИПМ-2200 |
|
УПМ-2400 |
ИПМ-2400 |
Уровнемер (индикатор) типа УПМ (ИПМ) эксплуатируется при температуре окружающего воздуха от минус 60°С до плюс 50°С и относительной влажности от 30 до 95% при Т=35°С.
Технические характеристики
|
Контролируемая среда |
жидкая двуокись углерода ГОСТ 8050—76 |
|
Рабочее давление, Ризб, МПа (кгс/см2) |
от 0,8 до 2,5 (от 8 до 25) |
|
Рабочая температура, °С |
от -43,5 до -11,3 |
|
Цена деления шкалы СО2, % |
2,5 |
|
Цена-деления поверочной шкалы (Н2О), см |
1 |
|
Класс точности |
2,5 |
|
Основная погрешность уровнемера от верхнего предела измерения, % |
±2,5 |
|
Нижний предел измерения соответствует 13% измеряемого уровня |
|
|
Масса, кг |
не более 15 |
